振動篩分類及工作原理

發布時間：2020-08-27 18:25:29 作者：大漢機械來 源：未知

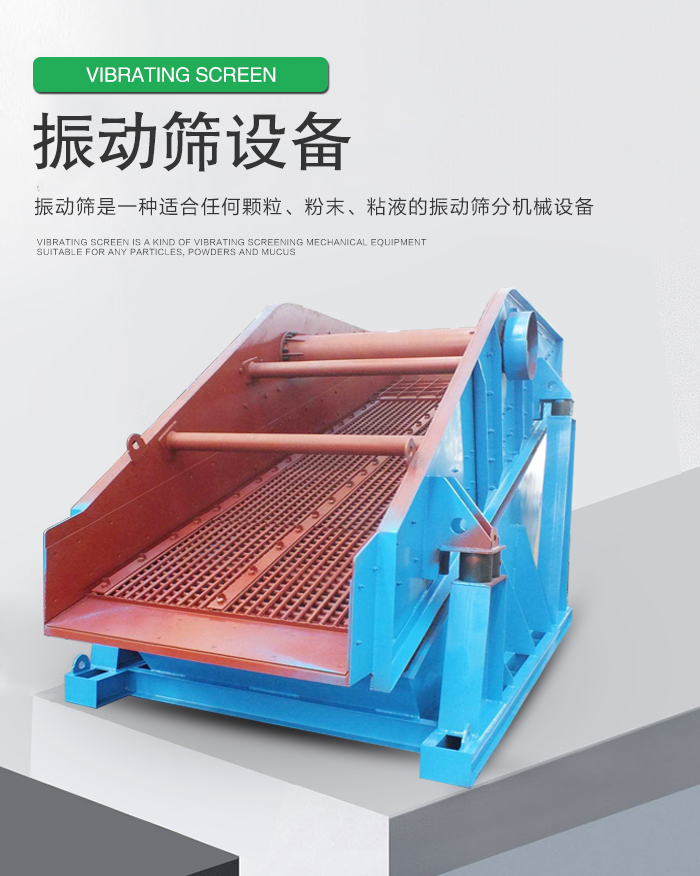

振動篩是-種適合任何顆粒、粉末、粘液的振動篩分機械設備，目前我國食品、醫藥、化工、冶金行業的常用的篩分設備。振動篩振動幅度較大、振動強度大、低頻率以及彈性篩面的工藝特點。運作的過程中始終保持最大的篩分力度，進而篩分效率高、處理能力大，篩網更換方便。根據目前各個廠家來看可定制式振動篩特大篩面和超大處理力度均可滿足不同用戶的生產需求。

振動篩的分類

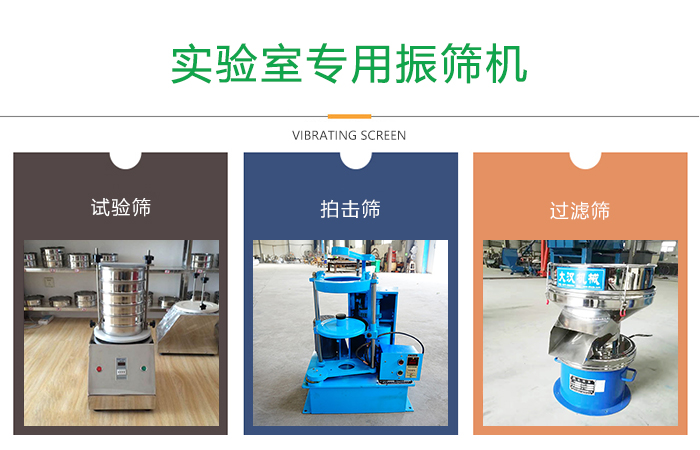

振動篩分設備按重量用途可分為：礦用振動篩，精細篩分振動篩，實驗室專用振篩機

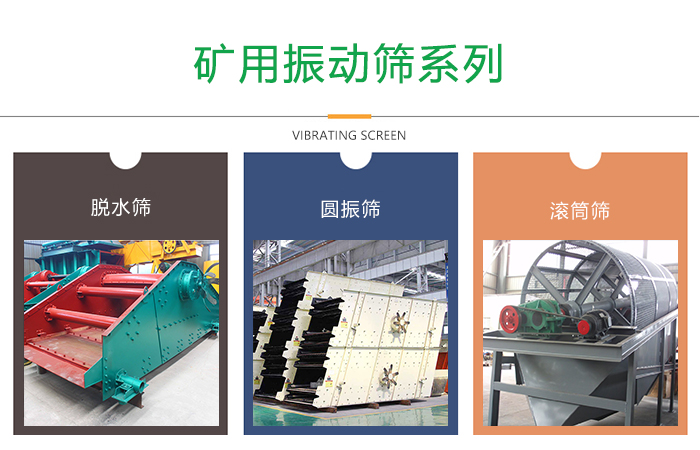

礦用振動篩可分為

偏心圓振動篩，脫水篩，概率篩，圓振篩，滾筒篩，直線振動篩等

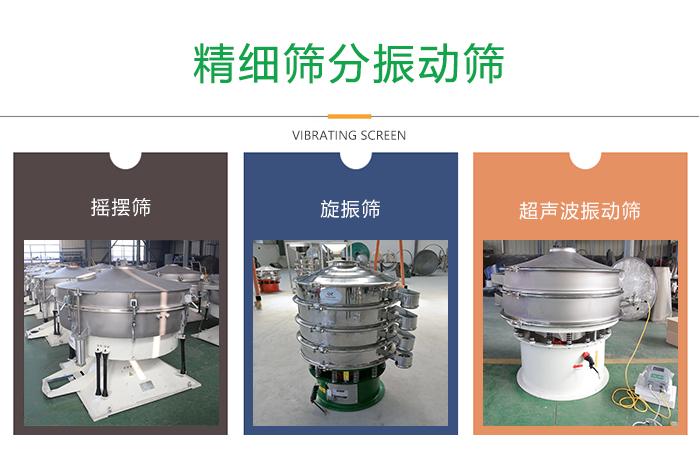

精細篩分振動篩可分為

三次元旋振篩，超聲波振動篩，搖擺篩、直線振動篩、直排篩、高頻振動

篩、臥式氣流篩、檢驗篩等可參考振動篩系列

按照物料的運行軌跡可以發為

直線振動篩(物料在篩面上向前做直線運動)

圓形振動篩(物料在篩面上做圓形運動)

振動篩的工作原理

三次元旋振篩

由直立式電機作激振源，電機上、下兩端安裝有偏心重錘．將電機的旋轉運動轉變?yōu)樗�、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角．可以改變物料在篩面上的運動軌跡。適合食品、制藥、化工、冶金等行業。

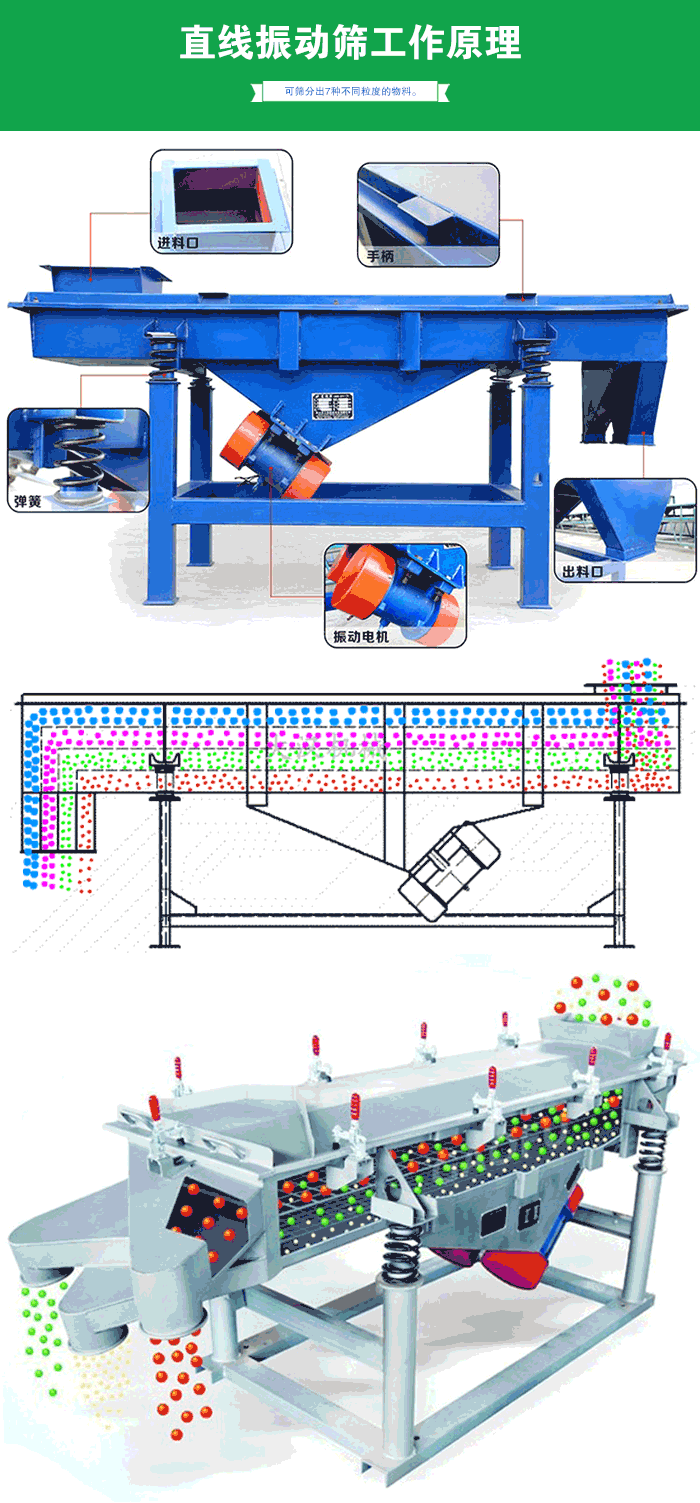

直線振動篩

直線振動篩采用雙振動電機驅動，當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的�？捎糜诹魉€中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。最高篩分目數400目，可篩分出7種不同粒度的物料。

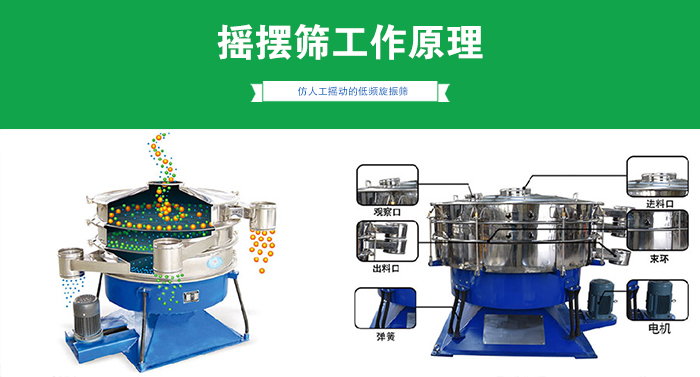

搖擺篩

搖擺式振動篩是一種仿人工搖動的低頻旋振篩，其原理是：瞬時運動為沿徑向的位移和以此位移為軸的圓周運動的合成（螺旋運動）。即可調節偏心距的激振器產生了非線性三維運動，物料也產生同樣的近似手動作業的運動，從而達到篩分之目的，再配合篩分附件可得到更加理想的篩分效果；適合于圓球狀、圓柱狀、片狀、乃至不規則形狀易堵網且需要精密篩分的物料。

直排篩

直排篩以高頻振動電機為激振源，物料進入系統內部后，受振動源作用力在篩面上做三維旋轉運動，面粉和結塊充分分散，快速過網直接進入下部面?zhèn)}。雜質異物被分離，向排渣口排出，起到生產線上的“安全員”作用。

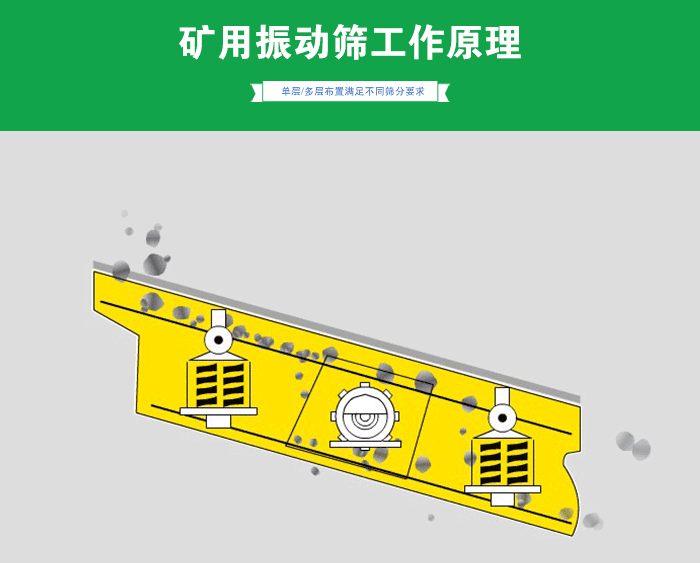

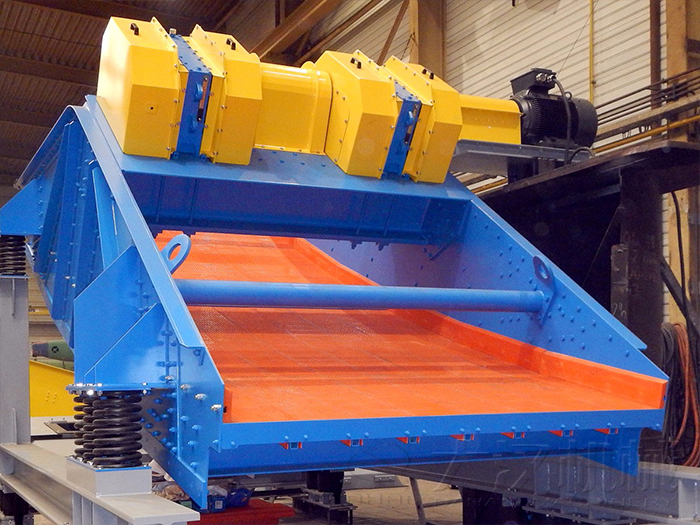

礦用振動篩

該系列直線振動篩的動力裝置有振動電機直接驅動和普通電機通過聯軸器帶動激振器間接驅動兩種形式，可滿足不同環境需要；篩面有金屬編織網、棒條、鑄造、焊接、沖孔等多種形式，篩面既有單層結構也可多層布置，可滿足不同篩分作業要求。用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途最為廣泛，是高爐槽下、焦化廠、選礦廠等常用的篩分機械。
